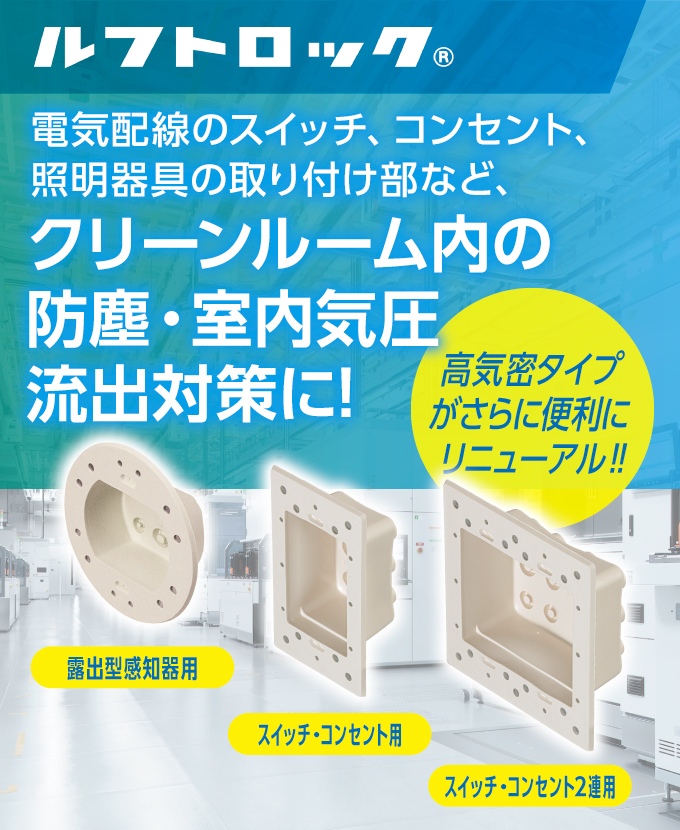

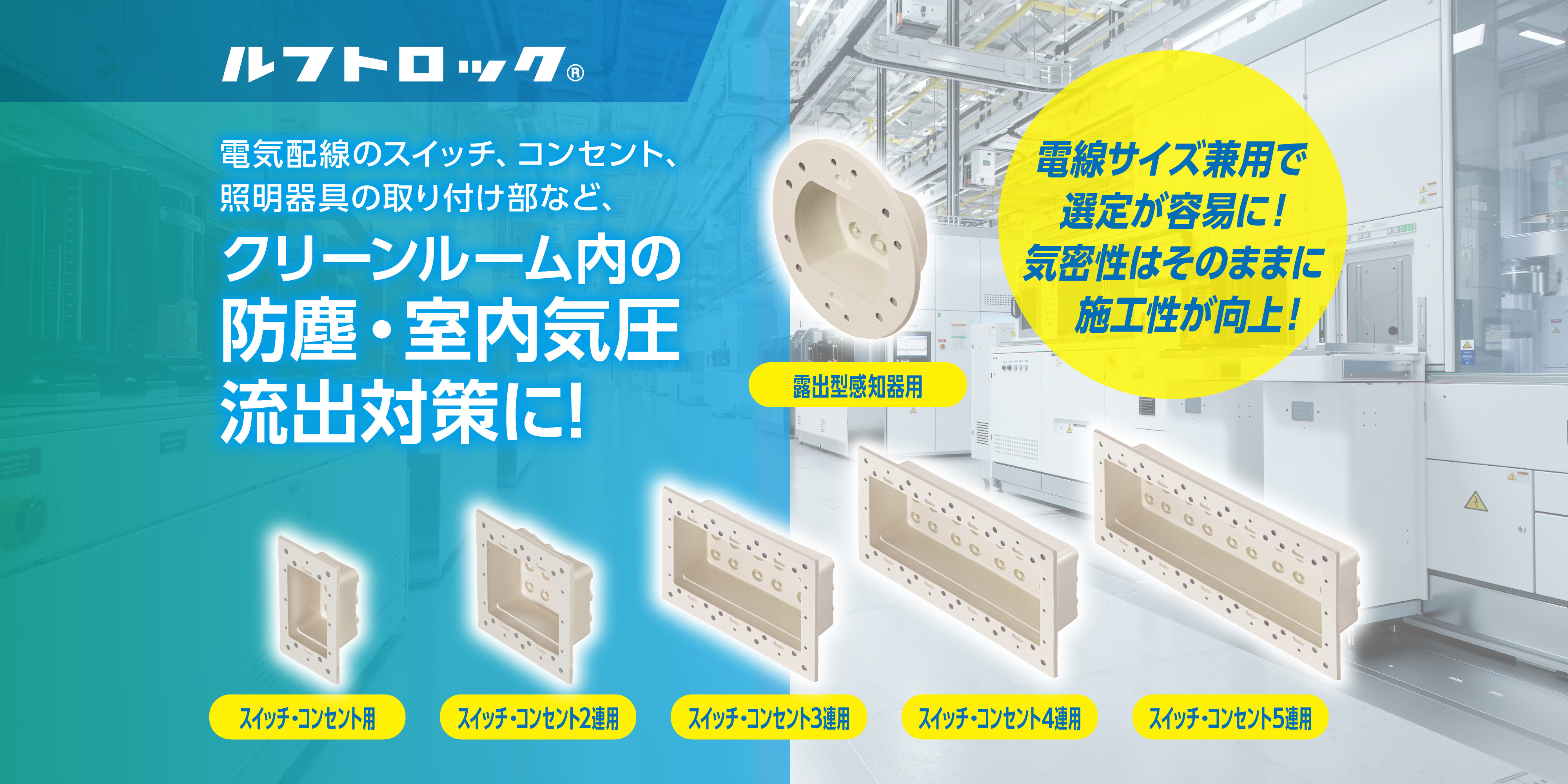

ルフトロックとは食品製造工場、薬品工場、電子部品・精密機械工場、
病院等のクリーンルームに使用する防塵パッキンです。
電気配線のスイッチ、コンセント、照明器具の取り付け部などで、
クリーンルーム内への浮遊じん埃の流入、室内気圧の流出を防ぐために、
短時間で施工できる防塵パッキンが「ルフトロック」シリーズの特長です。
※ルフト（ドイツ語で空気）を防ぐ意味で
「ルフトロック」です。

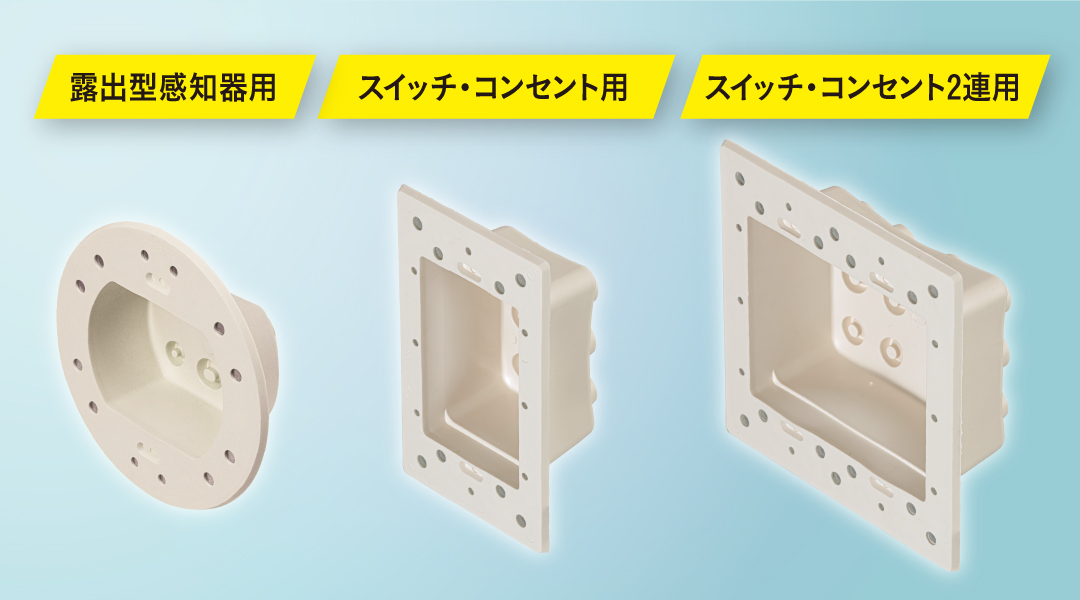

リニューアルした高気密タイプでは、電線の差し込み口をφ1.6より細く設計することにより、従来タイプと比較しても高い気密性を維持しています。
※画像クリックで拡大表示ができます

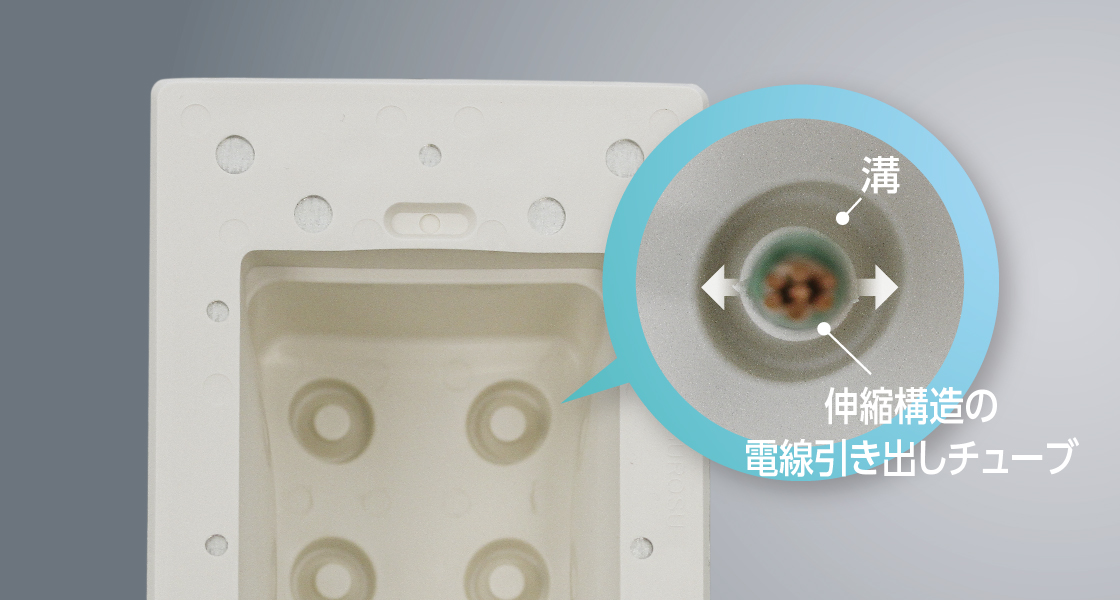

従来タイプでは電線差し込み口のストロークが長く、膜も2ヶ所設けられていたため、施工に手間が掛かっていました。
リニューアルした高気密タイプでは、ストロークも短く、また膜も1ヶ所のため電線の差し込みが容易です。

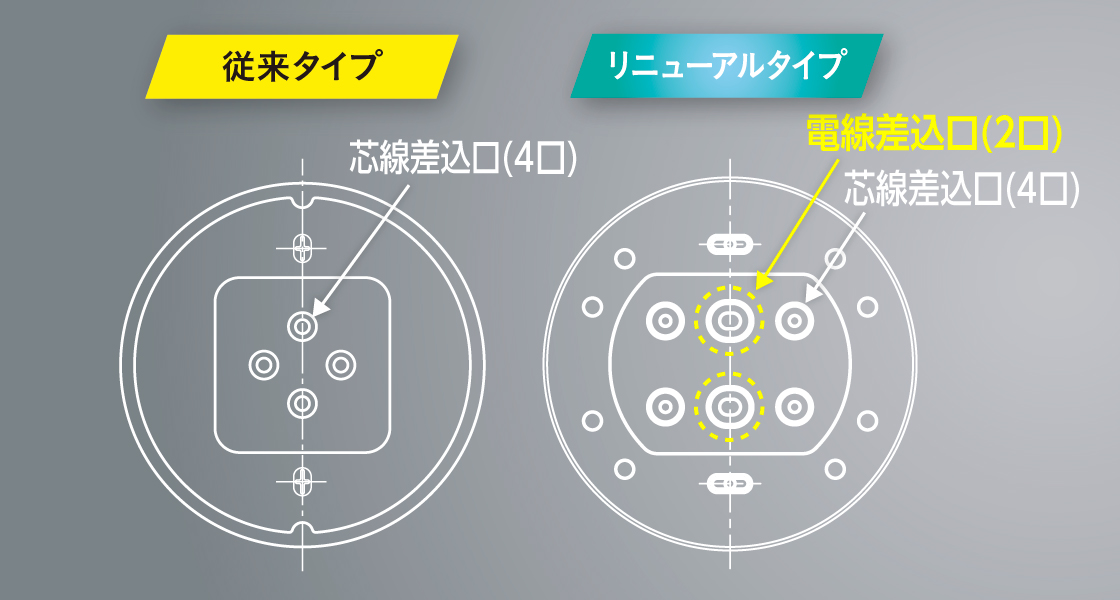

従来タイプでは突起部が干渉するため、絶縁枠を取り付けることができませんでした。
リニューアルした高気密タイプなら、開口部上下端部の幅を広げているため各種絶縁枠を取付可能に。

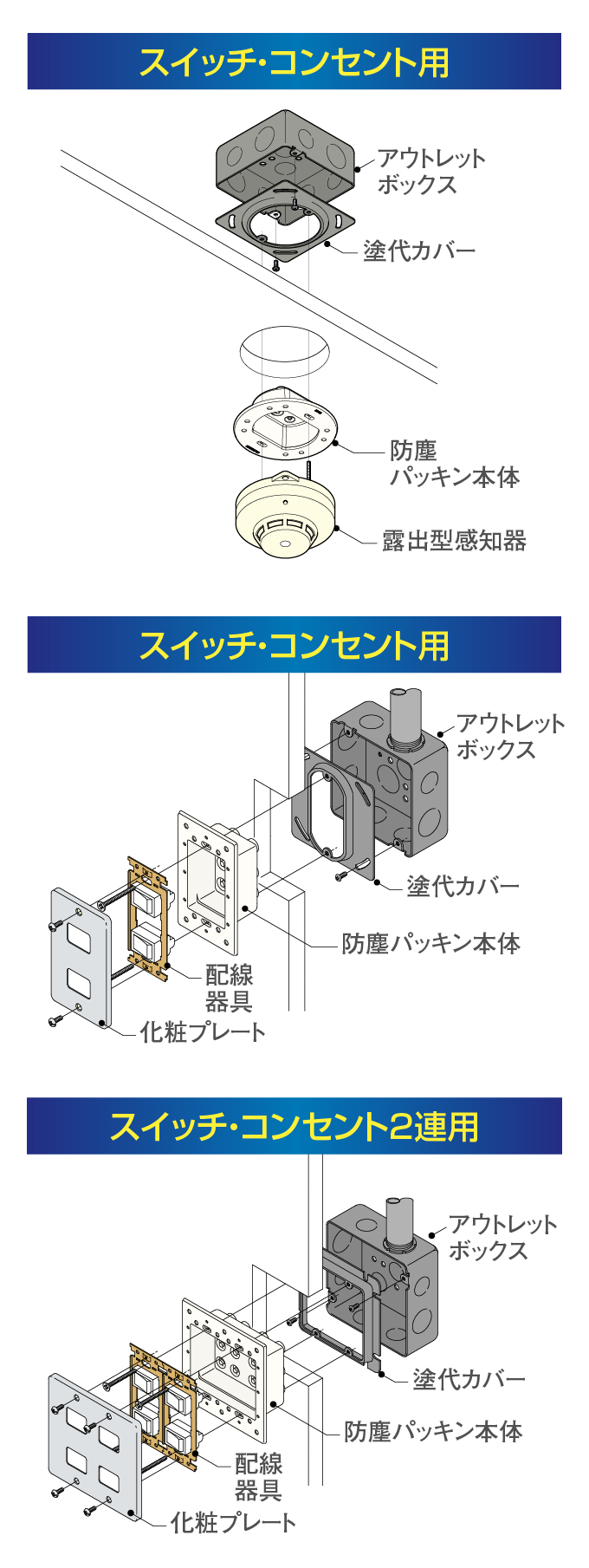

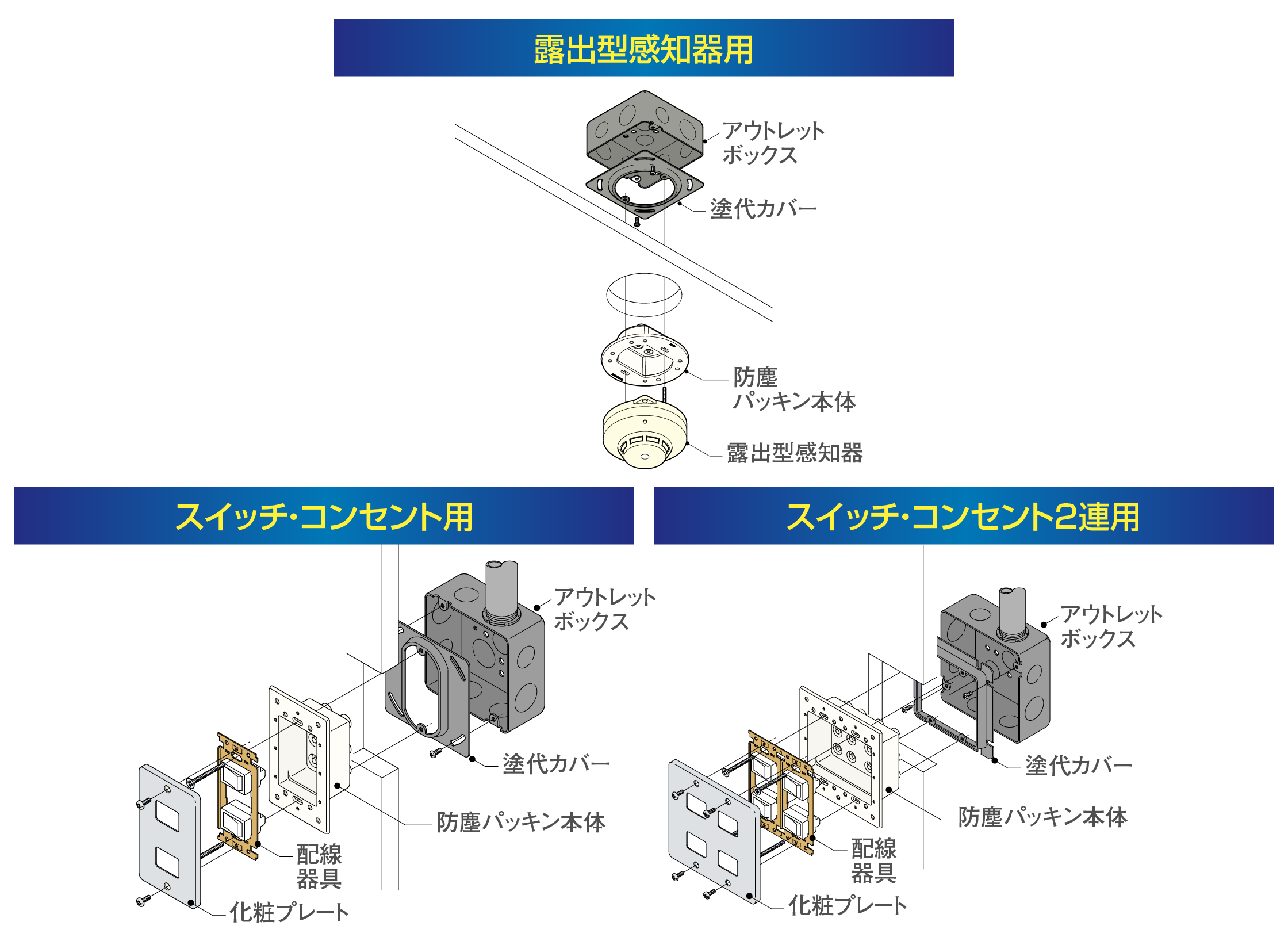

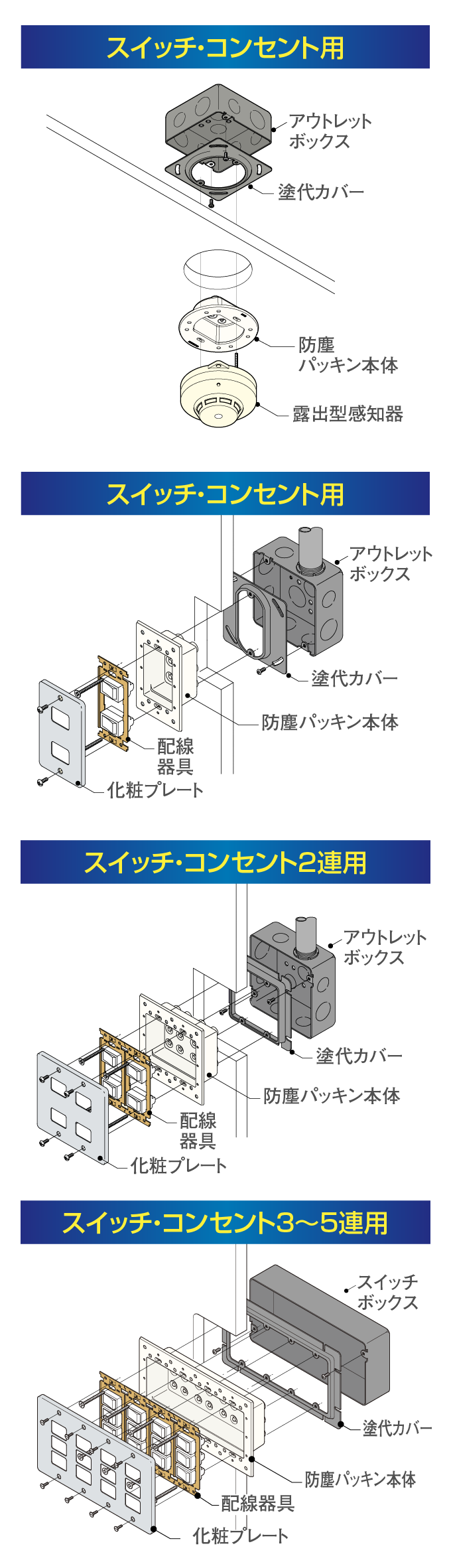

STEP
01
被覆を剥いだ電線を
差し込みます。
STEP
02
電線と配線器具を結線します。
STEP
03
配線器具を防塵パッキン本体に
納めます。
STEP
04
防塵パッキン裏面にシール材を
帯状に塗ります。
STEP
05
ボディビスの隙間に
シール材充填後、
化粧プレートを取り付け、
完了です。
