ブラインドプレート
ブラインドプレート

ブラインドプレートシリーズ
なら、
現場合わせで加工・設置が可能!しかも短納期!
屋外設備の小動物侵入対策を
省力化!


キュービクルや変圧器収納箱などの屋外設備では、据付基礎の開口部からネズミやヘビなどの小動物が侵入し、
内部機器に障害を引き起こすリスクがあります。
配線の損傷によって短絡や地絡が発生すると、感電や火災、停電など重大な事故につながるおそれがあるため、適切な侵入対策が求められます。
対策としては市販の網を活用したり、開口サイズに合わせて板金加工を行うのが一般的です。
しかし、施工場所によっては対策が不十分だったり、手間がかかる場合もあります。
特に配管が多く開口形状が複雑な場所では隙間が生じ、小動物の侵入を許してしまうことがあります。
また、雨風にさらされる屋外では、網が飛ばされたり劣化が早く、交換作業が頻繁に必要になることも課題です。

ネグロスのブラインドプレートシリーズなら、現場合わせで加工・設置が可能。
貫通物の形状や開口寸法に合わせて柔軟に対応でき、多様な現場条件でも隙間なくしっかりとフィットします。
加工のしやすさに加え、在庫品のため急な施工にも迅速に対応可能です。
さらに、屋外環境にも適した耐候性を備えており、長期間にわたって安心してご使用いただけます。


ブラインドプレート
シリーズの
主な特長

様々な開口形状・サイズに柔軟に対応、
現場合わせで簡単取付

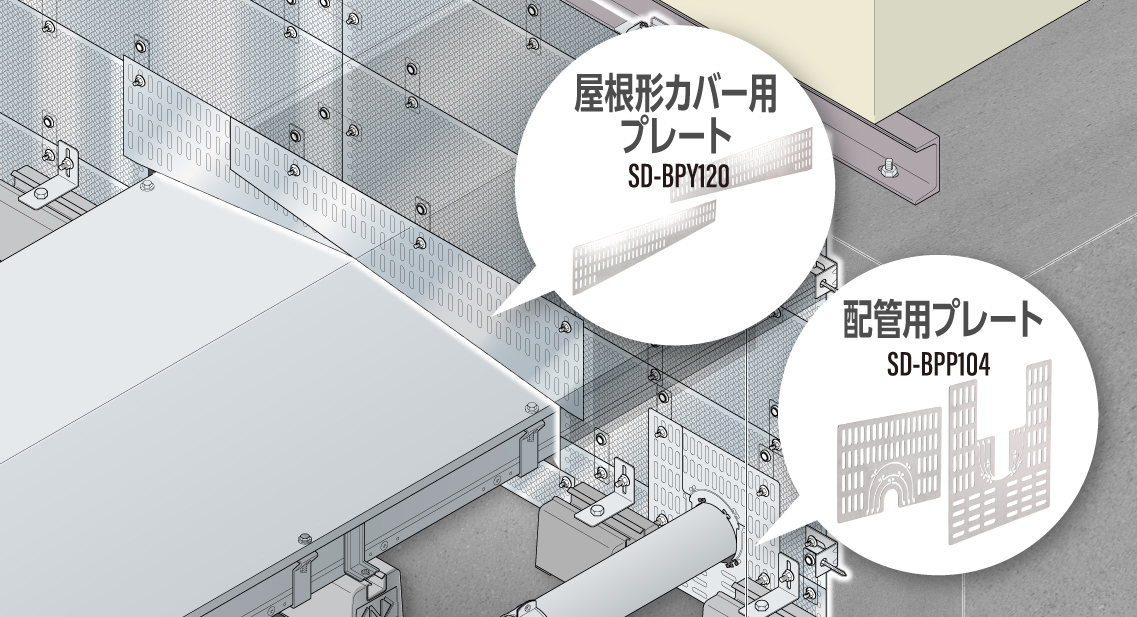

専用部材を使用することで、配管やケーブルラックなど複雑な形状の貫通部にも柔軟に対応。
さらに、プレート同士の重なり幅を調整することで、様々な開口寸法にも隙間なくしっかりとフィットします。
また、金切りハサミなどの一般的な工具で簡単に加工できるため、現場で容易に切断できます。

様々な開口形状・サイズに柔軟に対応、現場合わせで簡単取付

大開口サイズに対応

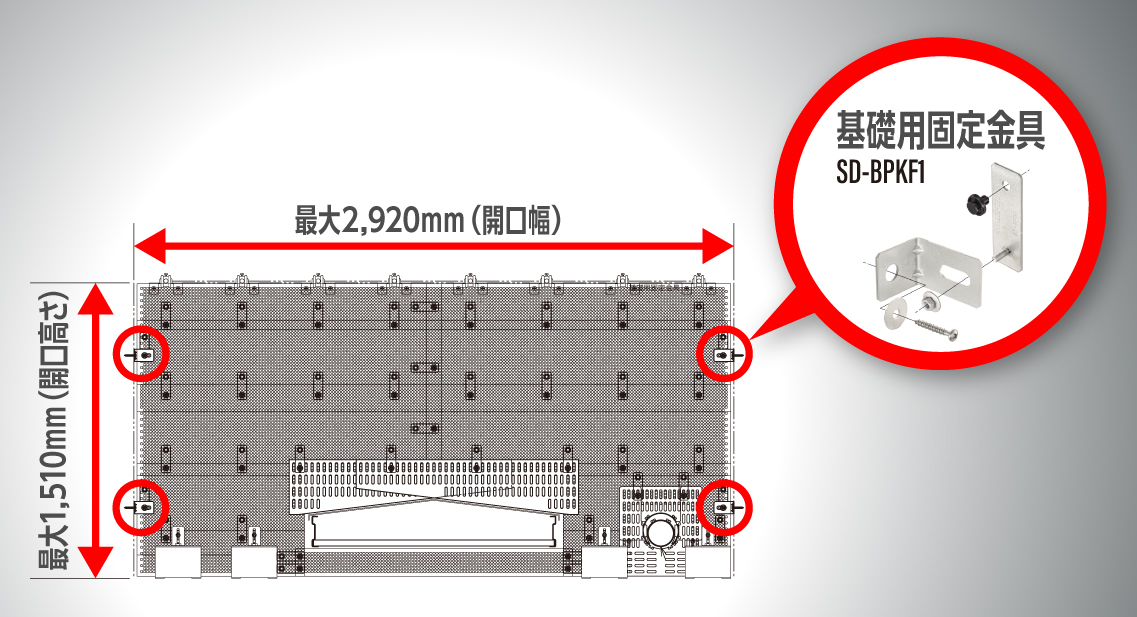

基礎の側面で固定できる金具を使用することで、開口幅2,920mm(最大)×開口高さ1510mm(最大)までの開口サイズに適合。
ブラインドプレート基礎用固定金具(SD-BPKF1)は、アンカープラグ不要のコンクリートビス付き、皿ばねナットを採用しており、施工後の緩みを防止できる専用金具です。

大開口サイズに対応

金具のハヤテク化により、施工時間55%短縮

速い! カンタン! 技あり!
省施工シリーズ「ハヤテク」とは?

ネグロスの商品カテゴリーはケーブルラック、ダクター、レースウェイ、吊り金具など様々ですが、私たちはその枠組みを越えて、「工期の短縮」や「作業人口の減少」など多様化する現場の課題を解決する、新たな機能を備えた商品の開発に取り組んでいます。
「ハヤテク」は従来品と比較して、短時間・少人数で施工が可能なもの、ワンタッチで施工できるものや、簡単に仮止め・位置調整ができるものなど、速い! カンタン! 技あり!をキーワードに開発された商品シリーズです。

※ 当社調べ。【新旧比較施工条件】間口サイズ:幅1200mm、高さ700mm、貫通物:配管・ケーブルラック、作業人数:1人

金具のハヤテク化により、施工時間55%短縮

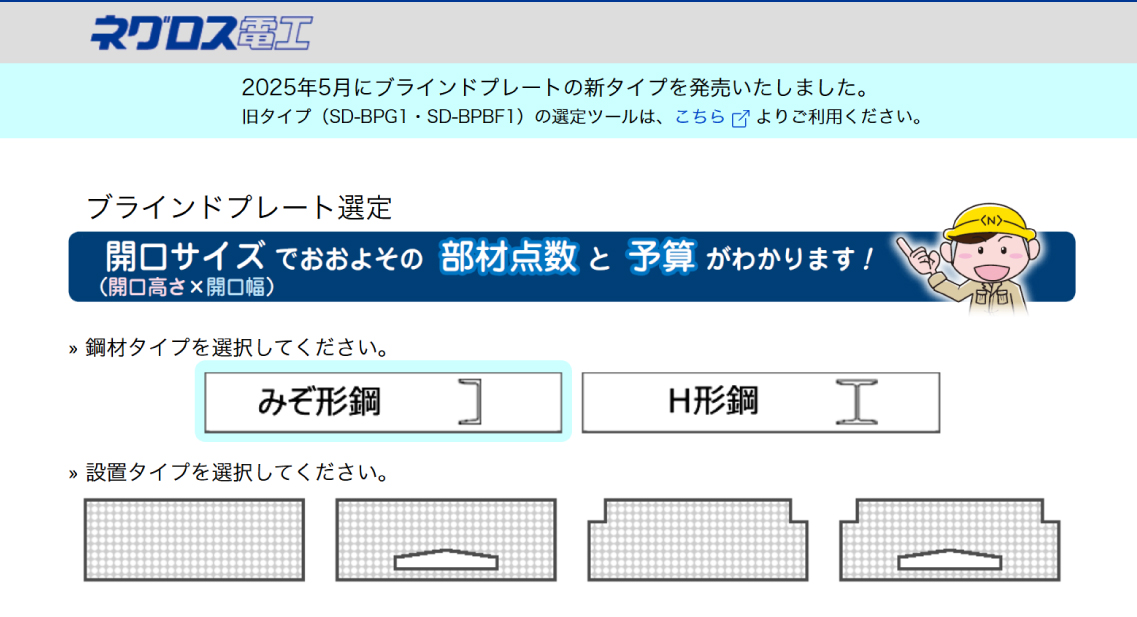

面倒な部材選定もコレでラクラク!
簡単4ステップ『選定ツール』
公開中!

開口寸法や設置環境に応じて、最適なブラインドプレートを自動で選定。面倒な計算や製品検索の手間が省け、必要な部材がすぐに分かるため、現場での作業準備がスムーズに進みます。


簡単4ステップ
鋼材タイプを選択してください。

設置タイプを選択してください。
開口サイズを入力、及びラック幅を選択してください。
概算結果

面倒な部材選定もコレでラクラク! 簡単4ステップ『選定ツール』公開中!

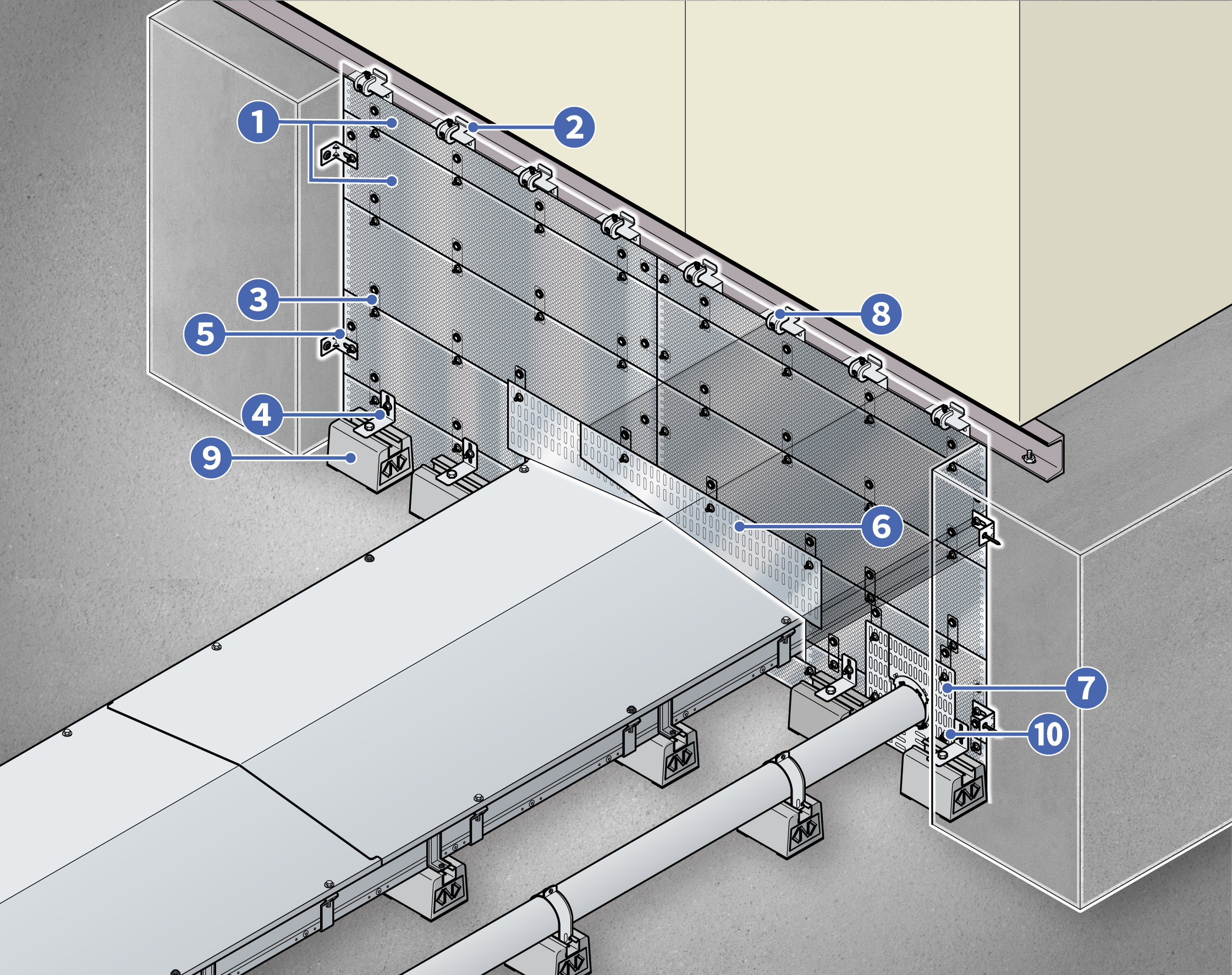

商品一覧

商品一覧
ブラインドプレートシリーズ
ブラインドプレート

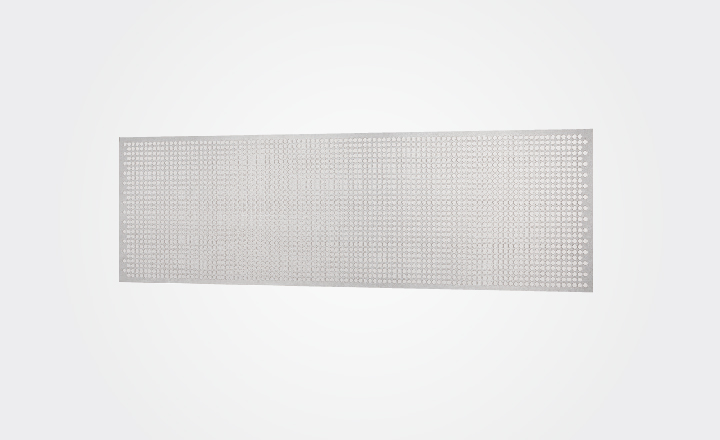

❶ブラインドプレート


ブラインドプレート本体で、
金切りバサミやジグソーで簡単加工

リンクボタン

ブラインドプレート

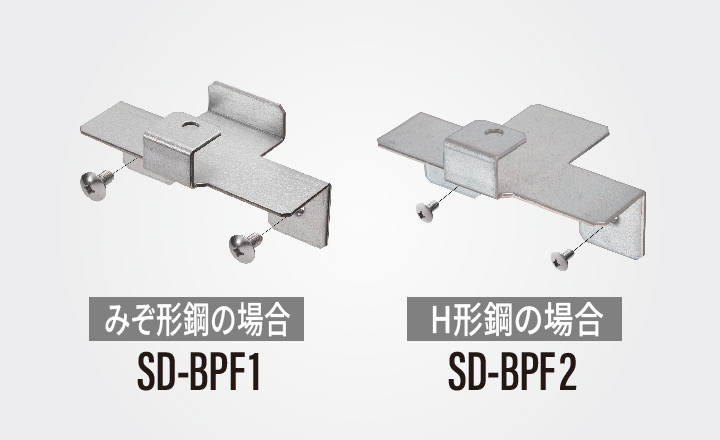

❷固定金具


設備架台への取付金具で、
Z-PH1との併用可能

リンクボタン

ハヤテクシリーズ
継ぎ金具

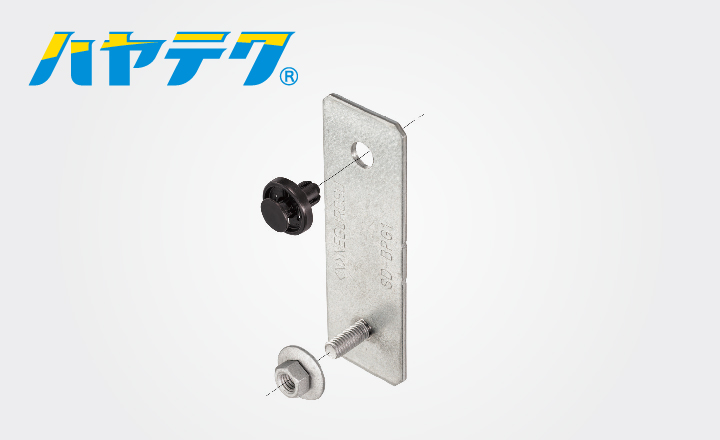

❸継ぎ金具


ワンタッチ仮止めや位置調整も可能、
ブラインドプレート同士を簡単に接続


【ハヤテクポイント】

ブラインドプレート全体の仮組みが不要に!

樹脂リベット採用で仮止めがワンタッチ!

ボルトにプレートを引っ掛けてラクラク施工!

リンクボタン

ブロック固定金具

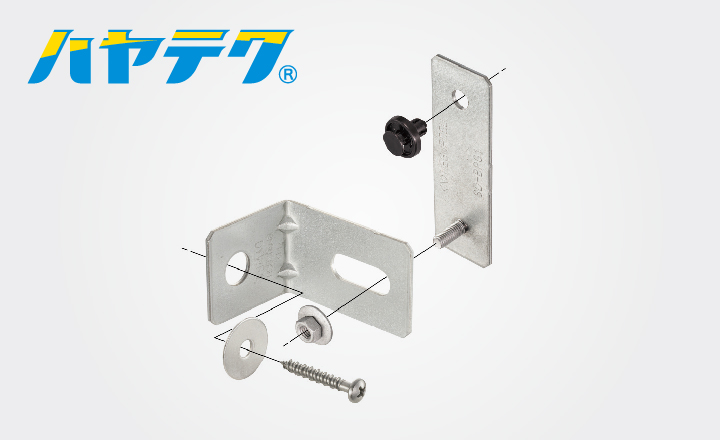

❹ブロック固定金具


前面から簡単施工、
コイルばねの力でラクに仮止め・締付け


【ハヤテクポイント】

前面からの施工が可能に!

ブロックの配置を事前に決めておく必要なし!

仮止め機能付きオタイコハンガー®を採用!

リンクボタン

基礎用固定金具

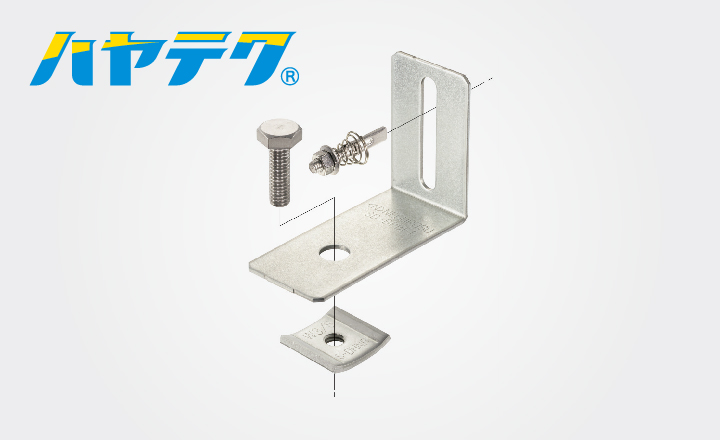

❺基礎用固定金具


基礎側面に設置可能、
緩みに強い専用金具で大開口にも対応


【ハヤテクポイント】

ワンタッチ仮止め機能で素早く位置決め!

アンカープラグ不要!

ブラインドプレート側の位置決め時に工具不要!

リンクボタン

屋根形カバー用プレート

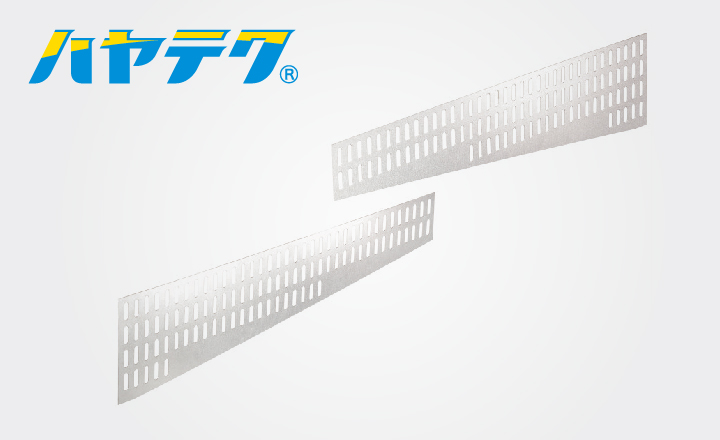

❻屋根形カバー用プレート


ケーブルラック貫通部を容易に塞ぎ、
長穴で屋根形カバーとの隙間調整も可能


【ハヤテクポイント】

専用プレートを用いて楽々サイズ合わせ!

重ね合わせるだけの簡単施工!

専用プレートでラック、配管にそれぞれ対応!

リンクボタン

配管用プレート

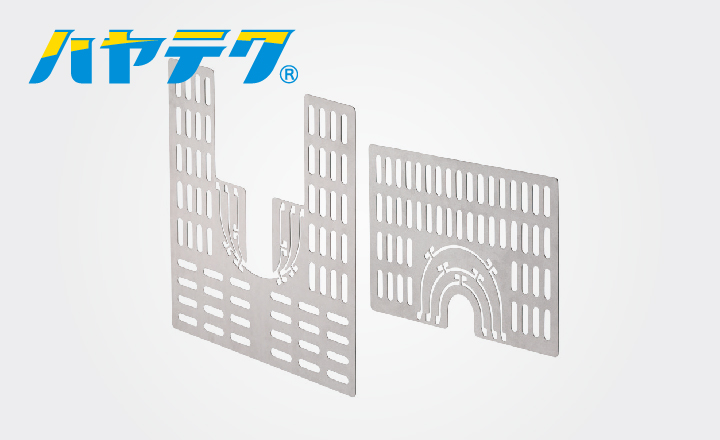

❼配管用プレート


配管サイズに合わせて切断可能、
貫通部をしっかりカバー


【ハヤテクポイント】

専用プレートを用いて楽々サイズ合わせ!

重ね合わせるだけの簡単施工!

専用プレートでラック、配管にそれぞれ対応!

リンクボタン

関連商品
一般形鋼用管支持金具

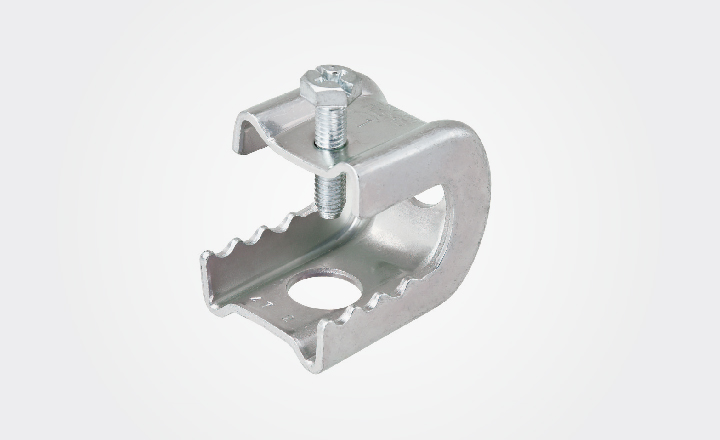

❽一般形鋼用管支持金具


一般形鋼に
ブラインドプレートを支持

リンクボタン

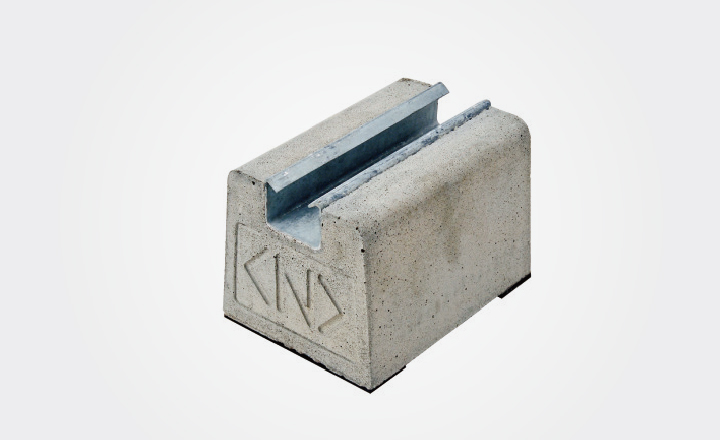

屋上露出配管用ブロック

❾屋上露出配管用ブロック


ブラインドプレートの
設置架台として使用可能

リンクボタン

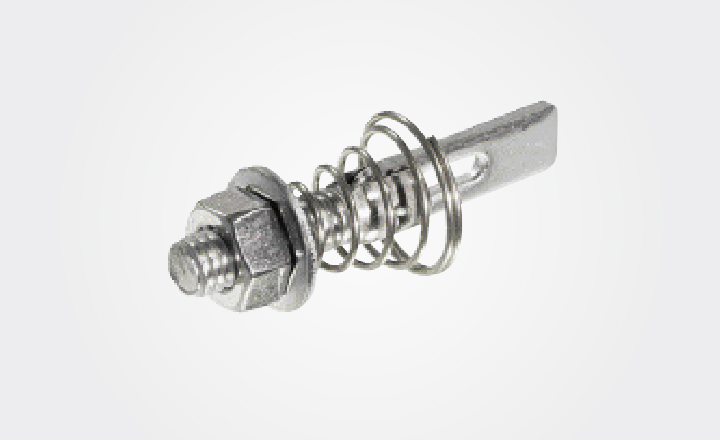

中空壁用ハンガー(Uタイプ)

❿中空壁用ハンガー(Uタイプ)


ブラインドプレートを
コイルばねの力で容易に仮止め、
締め付け

リンクボタン

キュービクルまわりに、
併せて便利!

キュービクルまわりの
歩廊確保に!

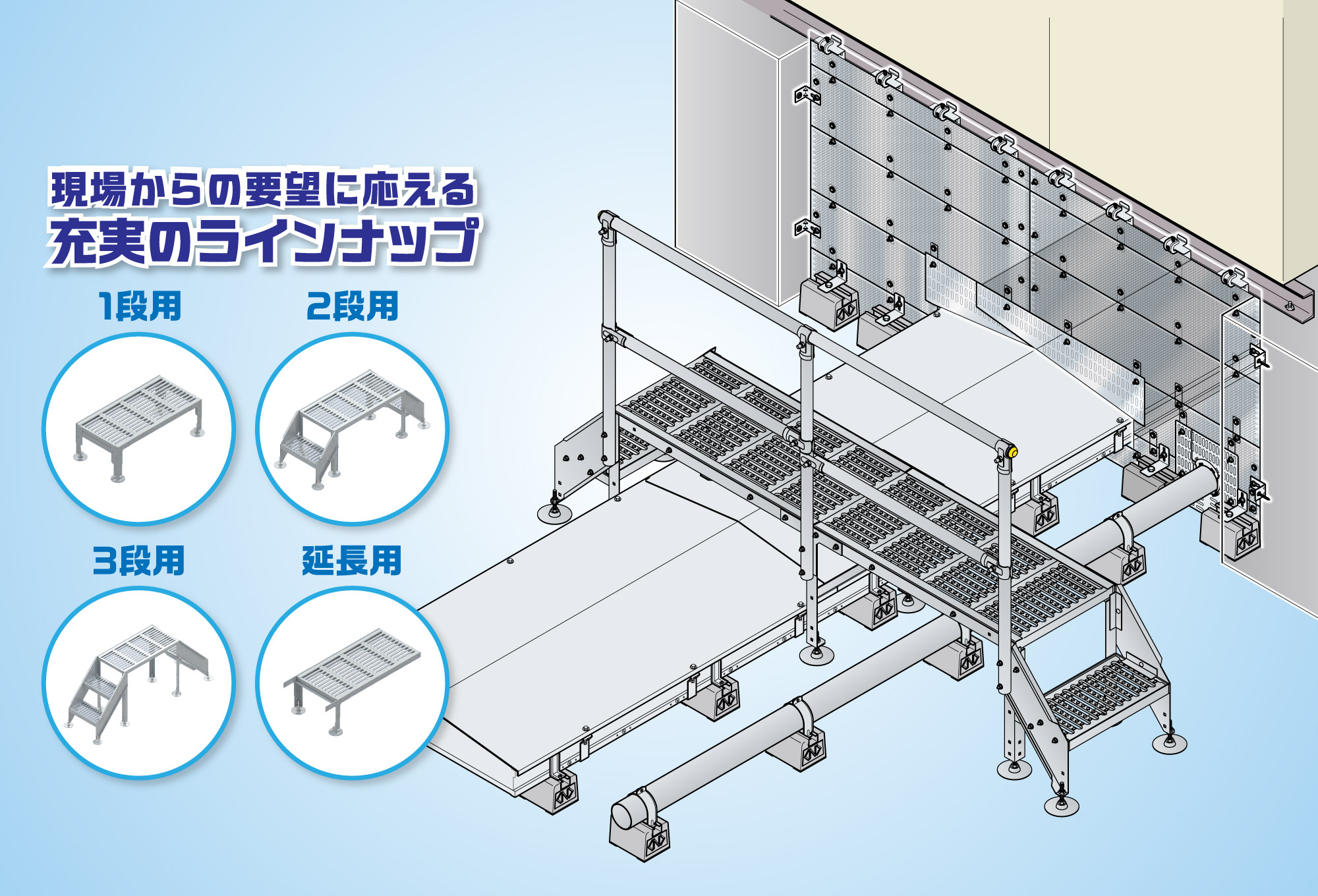

マルチステップは、ケーブルラックや配管など設備の上に歩行スペースを確保する商品です。
持ち運びが簡単な組立式で、さまざまな施工パターンを想定した『高さ』『長さ』『幅』の充実したラインナップを取り揃えています。

組立式歩廊架台『マルチステップ』
